Jak działa próbnik napięcia i jak z niego korzystać?

Próbnik napięcia to niezbędne narzędzie zarówno dla profesjonalnych elektryków, jak i dla entuzjastów elektrotechniki. To proste w obsłudze urządzenie pozwala na szybkie i bezpieczne sprawdzenie obecności napięcia w przewodach elektrycznych, gniazdach czy urządzeniach, co jest kluczowe dla zapewnienia bezpieczeństwa podczas prac instalacyjnych czy diagnostycznych. W dzisiejszych czasach, kiedy to z elektrycznością mamy do czynienia na każdym kroku, umiejętność korzystania z próbnika napięcia staje się równie podstawową umiejętnością, co posługiwanie się śrubokrętem czy młotkiem.

W tym artykule przyjrzymy się bliżej, jak działa próbnik napięcia, jakie są jego rodzaje oraz jak poprawnie i bezpiecznie z niego korzystać. Zaczniemy od omówienia zasady działania tych urządzeń, następnie przejdziemy do instruktażu dotyczącego ich prawidłowego użycia, a na koniec przedstawimy kilka praktycznych wskazówek, które każdy użytkownik, niezależnie od poziomu doświadczenia, powinien mieć na uwadze. Celem tego tekstu jest nie tylko zapoznanie czytelników z teoretycznymi i praktycznymi aspektami używania próbników napięcia, ale również podkreślenie ich znaczenia w zapewnianiu bezpieczeństwa elektrycznego.

Podstawowe rodzaje próbników napięcia

Próbniki napięcia to kluczowe narzędzia w arsenale każdego elektryka i miłośnika elektrotechniki, umożliwiające szybkie i bezpieczne sprawdzanie obecności napięcia w gniazdach czy w różnych punktach obwodu elektrycznego. Istnieje kilka podstawowych typów próbników, z których każdy ma swoje specyficzne zastosowania i charakterystyki. Poniżej przedstawiamy trzy główne rodzaje: standardowe próbniki napięcia, próbniki bezdotykowe oraz multimetry.

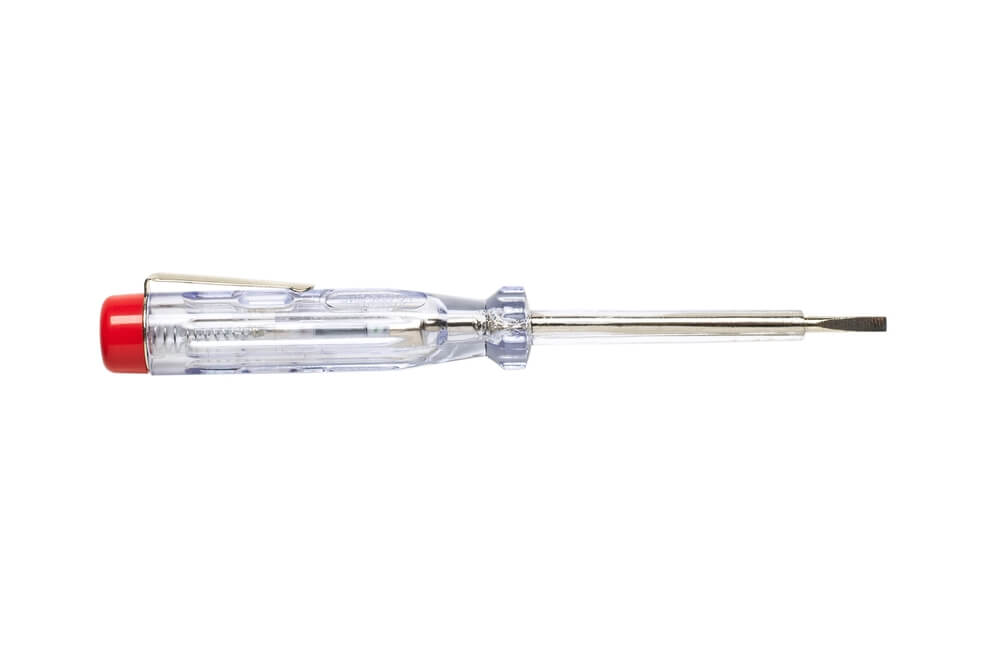

Standardowe Próbniki Napięcia (Długopisowe lub Śrubokrętowe)

Standardowe próbniki napięcia, często projektowane w formie długopisu lub śrubokrętu, są prostymi i intuicyjnymi w obsłudze narzędziami do wykrywania obecności napięcia w zakresie określonych wartości.

Jak korzystać z długopisowego próbnika napięcia?

Użytkownik przykłada końcówkę próbnika do przewodu lub punktu testowego, a obecność napięcia sygnalizowana jest przez zapalenie się wbudowanej lampki LED lub brzęczyka. Te urządzenia są wyjątkowo przydatne w szybkiej diagnostyce, umożliwiając szybkie sprawdzenie, czy obwód jest naładowany, bez konieczności ustawiania żadnych parametrów. Są tanie, proste i zerojedynkowe.

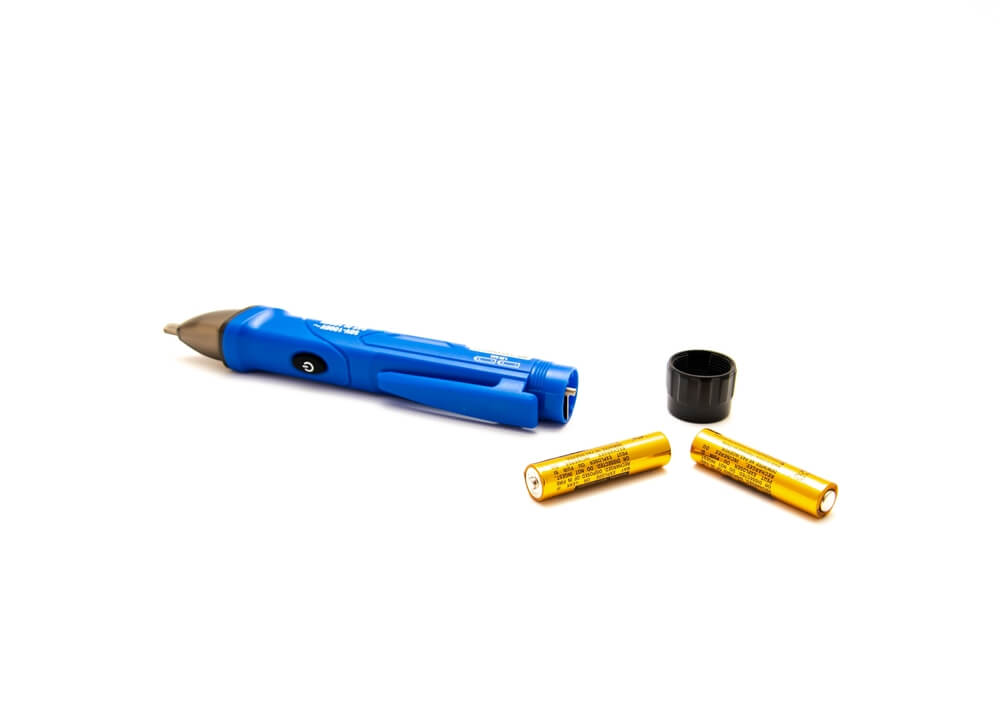

Próbniki Bezdotykowe

Próbniki bezdotykowe to wysoce bezpieczne narzędzia, które pozwalają na wykrywanie napięcia bez konieczności fizycznego kontaktu z przewodem czy elementem testowanym.

Jak korzystać z próbnika bezdotykowego?

• Delikatnie przybliż próbnik do obszaru, który chcesz przetestować, np. do izolacji przewodu, gniazdka elektrycznego lub innego elementu obwodu. Nie jest wymagany bezpośredni kontakt z przewodem, co znacznie zwiększa bezpieczeństwo operacji.
• Obserwacja sygnałów: Uważnie obserwuj i słuchaj sygnałów wydawanych przez próbnik. Większość urządzeń będzie sygnalizować obecność napięcia poprzez zmianę koloru diody LED (np. z zielonego na czerwony), emisję dźwięku lub wibracje. Intensywność sygnału może zwiększać się wraz z bliższym kontaktem do źródła napięcia.

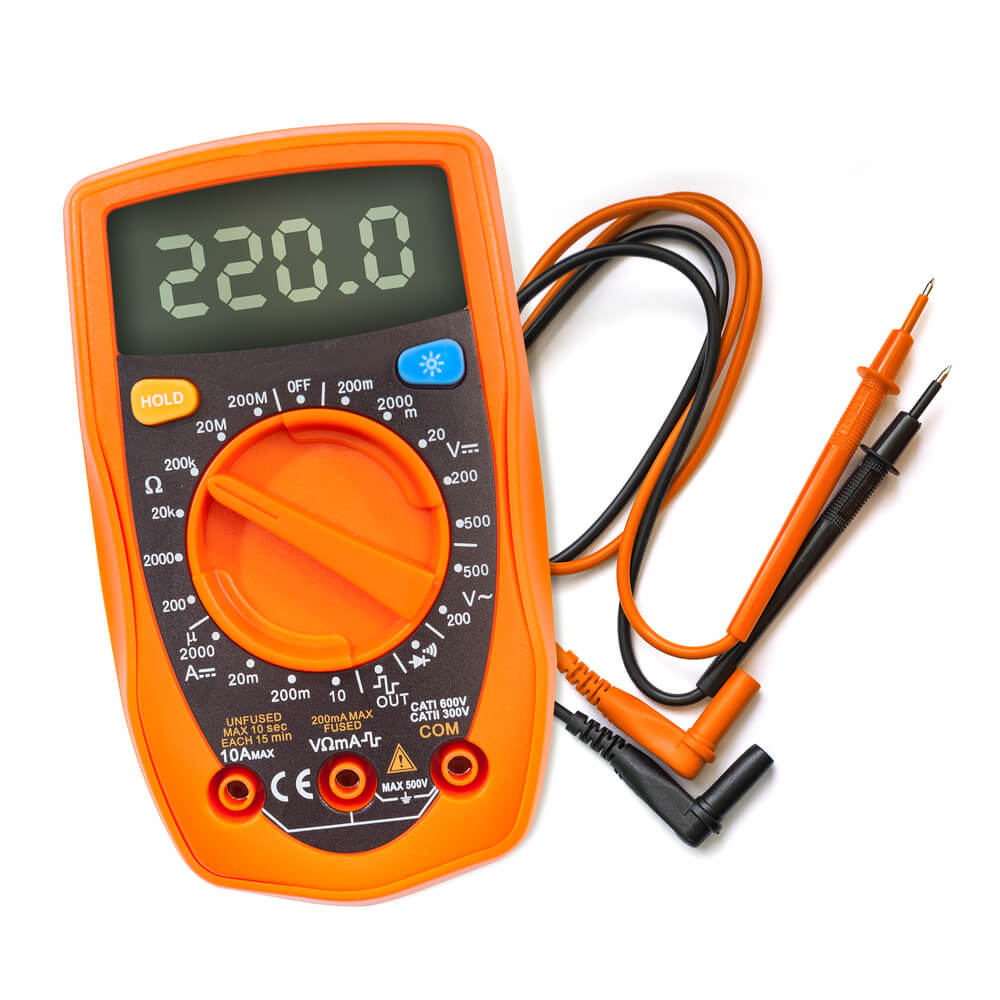

Multimetry

Multimetry to najbardziej zaawansowane urządzenia w tej grupie, oferujące nie tylko funkcję wykrywania napięcia, ale również możliwość dokonywania szerokiej gamy pomiarów elektrycznych, takich jak natężenie prądu, rezystancja, a czasami nawet częstotliwość, pojemność czy temperatura. Multimetry pozwalają na dokładną analizę parametrów elektrycznych, co jest niezbędne przy bardziej skomplikowanych diagnozach i naprawach. Ze względu na swoją wszechstronność i precyzję, multimetry są nieocenionym narzędziem dla profesjonalistów, choć ze względu na skomplikowaną obsługę, wymagają od użytkownika pewnej wiedzy i doświadczenia.

Jak korzystać z multimetru?

Podstawowe kroki korzystania z multimetru:

1. Wybór odpowiedniego trybu pomiaru: Multimetry oferują różne tryby pracy, w zależności od tego, co chcesz zmierzyć (napięcie AC/DC, prąd AC/DC, rezystancję, itd.). Przed rozpoczęciem pomiaru upewnij się, że wybrałeś odpowiedni tryb oraz zakres pomiarowy. Wiele multimetrów posiada funkcję automatycznego wyboru zakresu, co ułatwia pomiar.
2. Przygotowanie przewodów pomiarowych: Podłącz czarne i czerwone przewody pomiarowe zakończone wtyczkami do odpowiednich gniazd na multimetrze. Zazwyczaj czarny przewód podłącza się do gniazda oznaczonego jako COM (common), a czerwony przewód do gniazda odpowiadającego za rodzaj pomiaru (napięcie, prąd, rezystancja).
3. Wykonanie pomiaru: Po ustawieniu multimetru i podłączeniu przewodów, dotknij końcówkami przewodów pomiarowych do punktów, które chcesz zmierzyć. Staraj się, aby kontakt był stabilny i pewny, aby uniknąć błędów pomiarowych.
4. Odczyt wyniku: Spójrz na wyświetlacz multimetru, aby odczytać wynik pomiaru. W przypadku pomiarów napięcia upewnij się, że odczytujesz wartości z odpowiedniej skali (AC czy DC). W przypadku pomiaru rezystancji, prądu, czy innych parametrów, upewnij się, że interpretujesz wyniki w kontekście ustawionego zakresu pomiarowego.
5. Bezpieczeństwo: Przy korzystaniu z multimetru, zawsze przestrzegaj zasad bezpieczeństwa. Nie dokonuj pomiarów w obwodach pod wysokim napięciem bez odpowiednich środków ochrony osobistej i wiedzy na temat bezpiecznej pracy z elektrycznością. Upewnij się, że multimetr i przewody pomiarowe są w dobrym stanie technicznym.

Wskazówki dodatkowe:

• Zapoznaj się z instrukcją: Przed pierwszym użyciem multimetru, dokładnie zapoznaj się z jego instrukcją obsługi. Każdy model może mieć specyficzne funkcje i charakterystyki, które warto znać.
• Sprawdzanie baterii: Regularnie sprawdzaj stan baterii w multimetrze, aby uniknąć błędnych odczytów spowodowanych niskim napięciem zasilania.
• Zachowanie ostrożności: Nie dokonuj pomiarów, jeśli nie jesteś pewny, jak to zrobić bezpiecznie. W przypadku wątpliwości, zasięgnij porady doświadczonego elektryka.

Korzystanie z multimetru wymaga pewnej praktyki, ale dzięki jego wszechstronności jest to jedno z najbardziej wartościowych narzędzi w każdym zestawie elektryka. Pozwala nie tylko na dokładne pomiary, ale również na diagnozowanie i rozwiązywanie problemów z elektrycznością i elektroniką.

Mierniki napięcia – podsumowanie

Każdy z wymienionych typów próbników napięcia ma swoje unikalne zalety i zastosowania, a wybór odpowiedniego narzędzia zależy od konkretnej potrzeby, poziomu skomplikowania zadania oraz wymaganego poziomu bezpieczeństwa. Zarówno standardowe próbniki, jak i zaawansowane multimetry, stanowią niezbędne elementy wyposażenia każdego, kto pracuje z elektrycznością, umożliwiając efektywną i bezpieczną pracę. Każdy z omawianych w artykule rodzajów próbników, kupisz w hurtowniach elektrotechnicznych Elbud-Impex w Warszawie i Zgierzu.
