Transformator – co to jest i jak działa? Przewodnik dla laików

Transformator to jedno z najważniejszych urządzeń w dziedzinie elektroenergetyki, które umożliwia przesył i dystrybucję energii elektrycznej na dużą skalę. Choć jego działanie może wydawać się skomplikowane, transformator jest kluczowym elementem każdego systemu energetycznego, zapewniającym nieprzerwane dostawy energii elektrycznej do domów, zakładów przemysłowych i miast.

Podstawową funkcją transformatora jest zmiana napięcia prądu elektrycznego. Urządzenie to pozwala na podniesienie napięcia, aby efektywnie przesyłać energię na duże odległości, a następnie obniżenie napięcia, aby energia była bezpieczna i gotowa do użytku przez odbiorców końcowych. W ten sposób transformator odgrywa kluczową rolę w minimalizacji strat energii podczas jej przesyłania, co jest szczególnie istotne w przypadku dużych odległości, jak na przykład z elektrowni do miast.

Jak działa transformator?

Transformator działa na zasadzie indukcji elektromagnetycznej, która umożliwia przekazywanie energii elektrycznej między dwoma obwodami bez bezpośredniego połączenia przewodami. Główne elementy transformatora to dwa uzwojenia – uzwojenie pierwotne i uzwojenie wtórne – nawinięte na wspólny rdzeń magnetyczny.

Kiedy prąd zmienny przepływa przez uzwojenie pierwotne, generuje zmienne pole magnetyczne w rdzeniu transformatora. To zmienne pole magnetyczne indukuje prąd w uzwojeniu wtórnym, co pozwala na przeniesienie energii elektrycznej. Różnica w liczbie zwojów w uzwojeniach pierwotnym i wtórnym determinuje, czy transformator podnosi, czy obniża napięcie.

• Transformator podnoszący napięcie: Jeśli uzwojenie wtórne ma więcej zwojów niż pierwotne, transformator zwiększa napięcie prądu. Takie transformatory są używane na przykład przy wyprowadzaniu energii z elektrowni, gdzie prąd musi być przesyłany na duże odległości.
• Transformator obniżający napięcie: Jeśli uzwojenie wtórne ma mniej zwojów niż pierwotne, transformator obniża napięcie prądu. To takie transformatory spotykamy w lokalnych stacjach transformatorowych, które obniżają napięcie do poziomu bezpiecznego dla naszych domów.

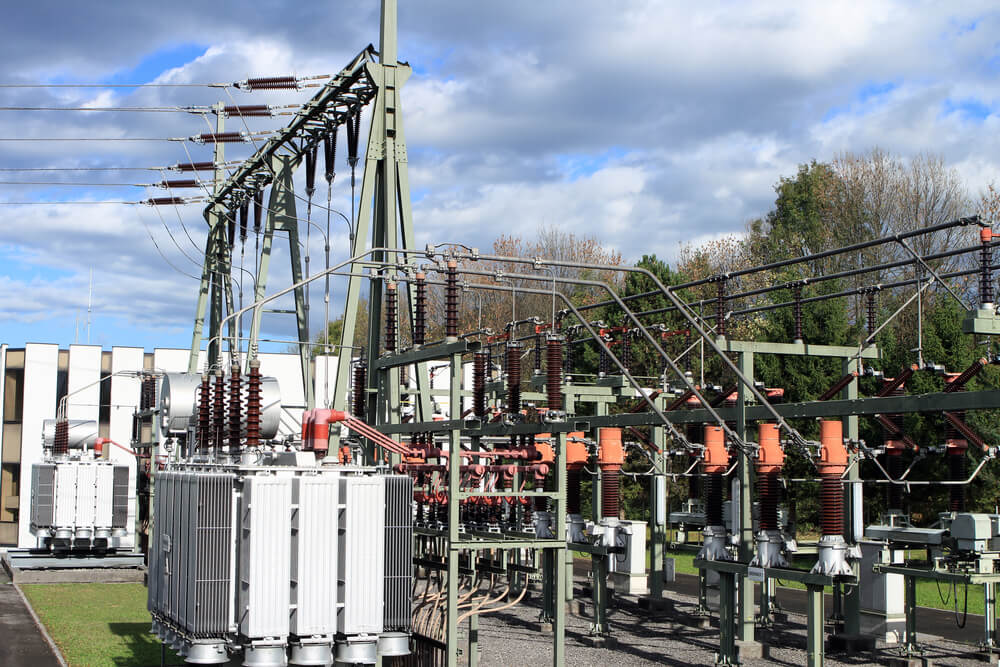

Stacja transformatorowa – ciężkich transformatorów przemysłowych

Typy transformatorów

Transformatory występują w różnych typach, w zależności od ich funkcji i zastosowania. Oto najważniejsze z nich:

1. Transformatory mocy
   To największe i najbardziej potężne transformatory używane w sieciach elektroenergetycznych. Służą do przesyłania energii elektrycznej między elektrowniami, stacjami przesyłowymi i stacjami transformatorowymi na duże odległości. Ich główną funkcją jest minimalizacja strat energii poprzez podnoszenie i obniżanie napięcia.
2. Transformatory dystrybucyjne
   Są używane do dostarczania energii elektrycznej do odbiorców końcowych, takich jak gospodarstwa domowe i przedsiębiorstwa. Transformatory te obniżają napięcie prądu do poziomu użytecznego w lokalnych sieciach energetycznych.
3. Transformatory specjalistyczne
   Znajdują zastosowanie w specyficznych branżach, takich jak przemysł telekomunikacyjny, elektrotechniczny, czy urządzenia medyczne. Przykładem mogą być transformatory używane w ładowarkach do telefonów, sprzęcie RTV oraz w układach zasilania elektroniki.
4. Transformatory separacyjne
   Ten typ transformatora służy do oddzielania obwodów elektrycznych w celu zwiększenia bezpieczeństwa. Stosowane są w sytuacjach, gdzie konieczna jest izolacja pomiędzy różnymi sekcjami systemu elektrycznego, na przykład w sprzęcie medycznym lub laboratoriach.

Zastosowania transformatorów

Transformatory mają niezwykle szerokie zastosowanie. Najważniejsze obszary to:

• Sieci energetyczne: Transformatory umożliwiają przesył energii na duże odległości. W elektrowniach energia elektryczna jest generowana na stosunkowo niskim napięciu, które następnie jest podnoszone do poziomu setek tysięcy woltów, aby zminimalizować straty podczas przesyłu. Po dotarciu do lokalnych stacji transformatorowych napięcie jest ponownie obniżane do poziomu odpowiedniego do zasilania budynków mieszkalnych i przemysłowych.
• Przemysł: W fabrykach i zakładach produkcyjnych transformatory są stosowane do zasilania maszyn wymagających specyficznych poziomów napięcia. Dzięki nim możliwe jest dostosowanie prądu do potrzeb poszczególnych urządzeń.
• Elektronika użytkowa: W naszych domach, transformatory są ukryte w wielu urządzeniach, takich jak ładowarki do telefonów, komputery i telewizory. Mają one za zadanie przekształcać napięcie z sieci energetycznej do niższego, bezpiecznego poziomu odpowiedniego dla elektroniki.
• Urządzenia medyczne: W szpitalach i laboratoriach transformatory są używane do zasilania precyzyjnych urządzeń, które wymagają stabilnych i bezpiecznych napięć.

Zalety i wady transformatorów

Zalety:

• Wysoka sprawność: Transformatory mogą pracować z bardzo wysoką sprawnością, często przekraczającą 95%, co czyni je niezwykle efektywnymi w przesyle energii.
• Trwałość: Dzięki braku ruchomych części, transformatory mają długą żywotność i są mało podatne na awarie.
• Zdolność do zmiany napięcia: Transformatory umożliwiają łatwe podnoszenie i obniżanie napięcia, co jest kluczowe w efektywnym przesyle energii.

Wady:

• Wielkość i ciężar: Transformatory mocy są duże i ciężkie, co może być problematyczne w ich transporcie i instalacji.
• Straty mocy: Choć są bardzo efektywne, transformatory nadal generują pewne straty energii w postaci ciepła.

Transformatory stanowią fundament współczesnych systemów elektroenergetycznych, a ich wszechstronność sprawia, że są niezbędne zarówno w przemyśle, jak i codziennym życiu.

Transformatory przemysłowe a transformatory z urządzeń domowych

Transformatory wysokiego napięcia, przemysłowe oraz te używane w urządzeniach domowych różnią się zarówno pod względem rozmiaru, jak i zastosowania. Transformatory wysokiego napięcia są największe i najpotężniejsze z tej grupy. Są one wykorzystywane do przesyłu energii elektrycznej na ogromne odległości, podnosząc napięcie nawet do setek tysięcy woltów, co minimalizuje straty energii podczas przesyłu między elektrowniami a stacjami transformatorowymi. Tego typu transformatory charakteryzują się dużymi rozmiarami, skomplikowaną budową i wysoką wytrzymałością na warunki zewnętrzne.

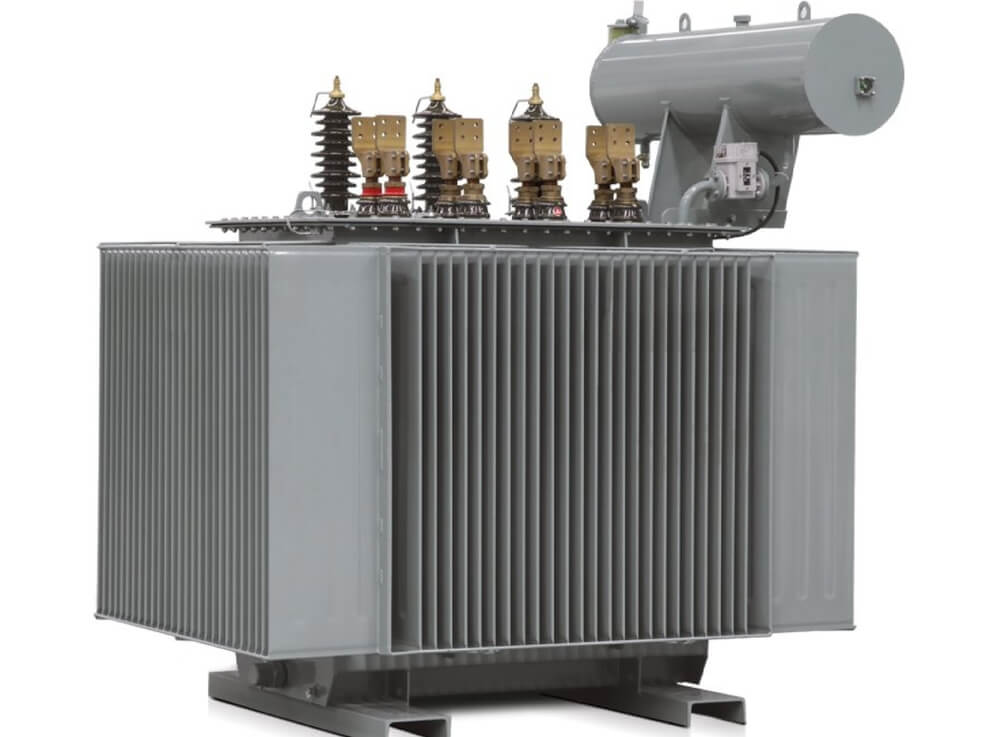

Transformator przemysłowy – jak te, które widujemy przy drogach

Z kolei transformatory przemysłowe są stosowane w zakładach produkcyjnych i innych obiektach przemysłowych. Ich zadaniem jest dostosowanie napięcia do specyficznych wymagań maszyn i urządzeń przemysłowych. Są mniejsze niż transformatory wysokiego napięcia, ale nadal większe niż te domowe. Często służą do zasilania dużych, złożonych systemów produkcyjnych, gdzie wymagane jest precyzyjne dostosowanie napięcia.

Transformatory małe, do urządzeń domowych, to kompaktowe jednostki, które znajdują się wewnątrz wielu popularnych urządzeń, takich jak ładowarki, telewizory czy komputery. Ich zadaniem jest przekształcanie napięcia z sieci (zwykle 230 V) do niższych, bezpiecznych poziomów, odpowiednich do zasilania elektroniki. W przeciwieństwie do przemysłowych i wysokiego napięcia, te transformatory są niewielkich rozmiarów, lekkie i łatwe do ukrycia w obudowach urządzeń. Chociaż różnią się skalą, wszystkie transformatory pełnią podobną funkcję – dostosowują napięcie, aby umożliwić bezpieczne i efektywne przesyłanie oraz wykorzystanie energii.

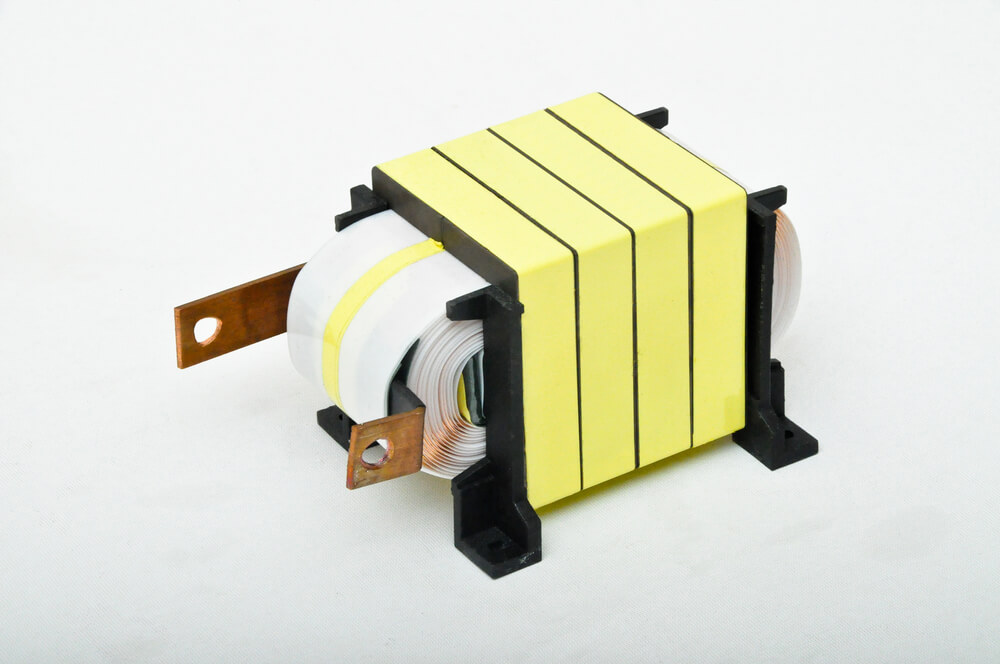

Mały transformator 230v – popularny w niewielkich urządzeniach elektronicznych

Podsumowanie

Transformatory, niezależnie od ich rozmiaru i zastosowania, odgrywają kluczową rolę w przesyłaniu i użytkowaniu energii elektrycznej. Od potężnych transformatorów wysokiego napięcia, przez przemysłowe urządzenia zasilające maszyny, po małe transformatory w naszych urządzeniach domowych – każdy z nich pełni ważną funkcję w zapewnieniu stabilnych i bezpiecznych dostaw prądu.
