Wyłączniki instalacyjne – wszystko, co warto wiedzieć

Wyłączniki instalacyjne, zwane także nadprądowymi, są kluczowym elementem każdej instalacji elektrycznej, zapewniającym ochronę przed skutkami zwarć i przeciążeń. Ich zadaniem jest szybkie odcięcie zasilania w przypadku przekroczenia dopuszczalnych wartości prądu, co pozwala uniknąć poważnych awarii, a nawet zagrożenia pożarowego. Wybór odpowiedniego wyłącznika nadprądowego to nie tylko kwestia parametrów technicznych, ale również jakości wykonania oraz precyzji działania. W niniejszym artykule przyjrzymy się bliżej, czym są wyłączniki instalacyjne, jak działają i na co zwrócić uwagę przy ich wyborze.

Co to jest wyłącznik instalacyjny i jak działa?

Wyłącznik instalacyjny to urządzenie zabezpieczające instalację elektryczną oraz podłączone do niej odbiorniki przed skutkami nagłych przeciążeń prądowych oraz zwarć. Jego głównym zadaniem jest natychmiastowe przerwanie obwodu, gdy przepływający przez niego prąd przekroczy ustalone wartości. Dzięki temu zapobiega przegrzaniu przewodów, które mogłoby prowadzić do stopienia izolacji, uszkodzenia sprzętu elektrycznego, a nawet wywołania pożaru.

Działanie wyłącznika instalacyjnego opiera się na dwóch mechanizmach:

Zabezpieczenie nadprądowe – w przypadku długotrwałego przeciążenia, np. gdy do jednego obwodu podłączonych jest zbyt wiele urządzeń, wyłącznik automatycznie odcina dopływ prądu.
Zabezpieczenie zwarciowe – w sytuacji nagłego zwarcia prąd gwałtownie wzrasta, co powoduje błyskawiczną reakcję mechanizmu wyłącznika i odłączenie zasilania.

Gdzie i jak montować wyłączniki instalacyjne?

Poprawne rozmieszczenie wyłączników nadprądowych ma ogromne znaczenie dla skutecznej ochrony instalacji. Zabezpieczenie powinno być umieszczone w miejscach, gdzie występują zmiany w strukturze przewodów, np. zmniejszenie ich przekroju, zmiana rodzaju kabli czy układu instalacji. W takich punktach może dochodzić do obniżenia obciążalności prądowej, co zwiększa ryzyko przegrzania przewodów i konieczność szybkiej reakcji zabezpieczeń.

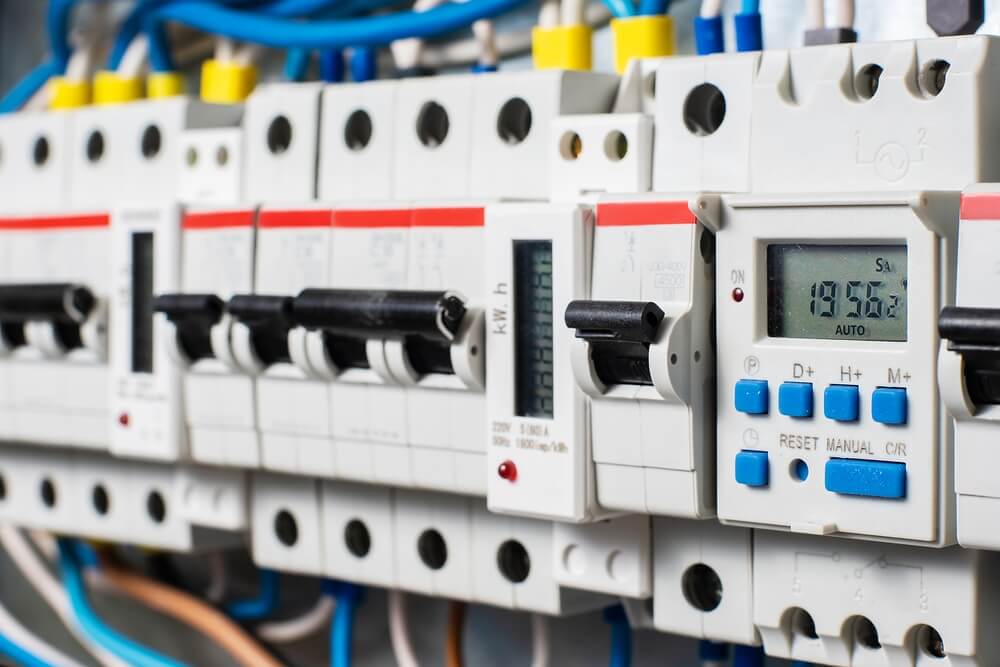

W praktyce oznacza to, że wyłączniki instalacyjne montuje się w rozdzielnicach elektrycznych, a w przypadku instalacji o większym zapotrzebowaniu na moc, niektóre urządzenia mogą wymagać osobnych obwodów oraz dodatkowych zabezpieczeń. Standardowe wyłączniki są przeznaczone do pracy w sieciach o napięciu do 440 V i prądzie maksymalnym 125 A. Jednak w przypadku instalacji przemysłowych lub bardziej wymagających odbiorników konieczne może być zastosowanie dedykowanych rozwiązań.
Jak dobrać odpowiedni wyłącznik instalacyjny?

Wybór wyłącznika nadprądowego powinien uwzględniać kilka kluczowych parametrów:

Charakterystyka wyzwalania

Wyłączniki różnią się charakterystyką wyzwalania, czyli czułością na zmiany prądu. Wyróżniamy kilka głównych typów:

• Typ B – najczęściej stosowany w budownictwie mieszkaniowym; reaguje na przeciążenia 3–5 razy większe od znamionowego prądu.
• Typ C – przeznaczony dla instalacji z odbiornikami o większym poborze prądu, np. silnikami elektrycznymi; działa przy przeciążeniach 5–10 razy większych.
• Typ D – stosowany w przemyśle, gdzie pojawiają się duże skoki prądowe, np. przy transformatorach lub maszynach o wysokim poborze mocy.

Prąd znamionowy

Określa maksymalny prąd, przy którym wyłącznik działa poprawnie. Musi być dostosowany do przekroju przewodów oraz obciążenia obwodu.

Liczba biegunów

W zależności od rodzaju instalacji stosuje się różne warianty:

• Jednobiegunowe – do podstawowych obwodów jednofazowych.
• Dwubiegunowe – do ochrony obwodów faza-neutral.
• Trójbiegunowe i czterobiegunowe – dla instalacji trójfazowych.

Jakość wykonania

Nie wszystkie wyłączniki o tych samych parametrach działają równie skutecznie. Warto wybierać produkty renomowanych producentów, które cechują się lepszą jakością materiałów i niezawodnością działania.

Czy marka wyłącznika ma znaczenie?

Chociaż teoretycznie wyłączniki instalacyjne o identycznych parametrach powinny działać w ten sam sposób, w rzeczywistości jakość wykonania i użyte materiały mają ogromne znaczenie dla ich skuteczności. Wybór sprawdzonego producenta zapewnia większą niezawodność i dłuższą żywotność urządzenia, a także lepszą ochronę instalacji.

Tanie, niskiej jakości wyłączniki mogą mieć opóźnioną reakcję na przeciążenia lub zwarcia, co zwiększa ryzyko przegrzania przewodów i uszkodzenia podłączonych urządzeń. Dlatego warto inwestować w sprawdzone rozwiązania, które zapewniają stabilną ochronę oraz zgodność z normami bezpieczeństwa.

Wyłączniki instalacyjne w ofercie Elbud-Impex

Hurtownia elektroenergetyczna Elbud-Impex, z oddziałami w Warszawie i Zgierzu k. Łodzi, oferuje szeroki wybór wysokiej jakości wyłączników instalacyjnych dostosowanych do różnych zastosowań. W naszej ofercie znajdziesz:

• Wyłączniki nadprądowe typu B, C, D – dla instalacji domowych, biurowych i przemysłowych.
• Wyłączniki jedno-, dwu-, trzy- i czterobiegunowe – dopasowane do różnych typów instalacji elektrycznych.
• Akcesoria do rozdzielnic – w tym modułowe zabezpieczenia i obudowy.

Oferujemy produkty renomowanych producentów, które zapewniają niezawodność, bezpieczeństwo i zgodność z obowiązującymi normami. Nasz zespół doradców technicznych chętnie pomoże w doborze odpowiednich zabezpieczeń do Twojej instalacji.

Podsumowanie

Wyłączniki instalacyjne pełnią niezwykle istotną funkcję w ochronie instalacji elektrycznej przed skutkami przeciążeń i zwarć. Ich właściwy dobór i rozmieszczenie to kluczowe aspekty zapewniające bezpieczeństwo użytkowników oraz długą żywotność instalacji. Warto zwrócić uwagę nie tylko na parametry techniczne, ale także na jakość wykonania, która wpływa na skuteczność działania urządzenia.

Jeśli szukasz sprawdzonych i niezawodnych wyłączników instalacyjnych, zapraszamy do hurtowni Elbud-Impex. Oferujemy szeroki wybór produktów oraz fachowe doradztwo, które pomoże Ci dobrać najlepsze rozwiązanie dla Twojej instalacji!
